钢厂使用快速热电偶方法和技巧

一、快速山西热电偶原理介绍：

　　快速热电偶即山西钨铼山西热电偶也被称作为消耗型热电偶，

　　快速热电偶主要用于测量钢水和高温熔融金属温度，

　　快速热电偶是一次性消耗式热电偶。

　　快速热电偶工作原理是根据金属的热电效应，利用热电偶两端所产生的温差电热测量钢水及高熔融金属温度。

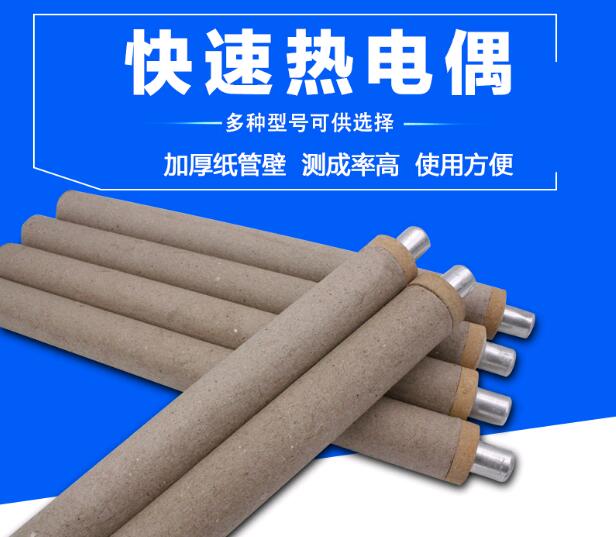

　　二、快速热电偶样式图

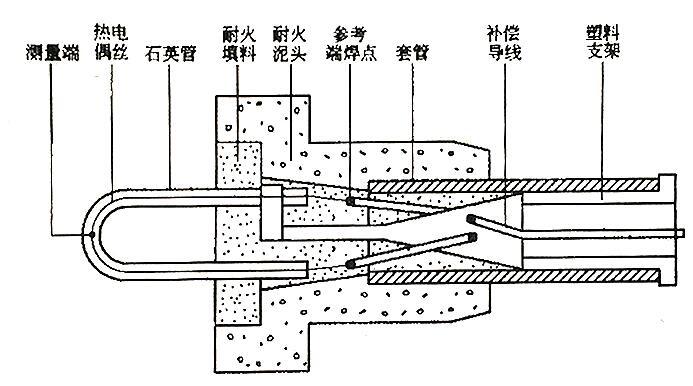

　　三、快速热电偶结构图

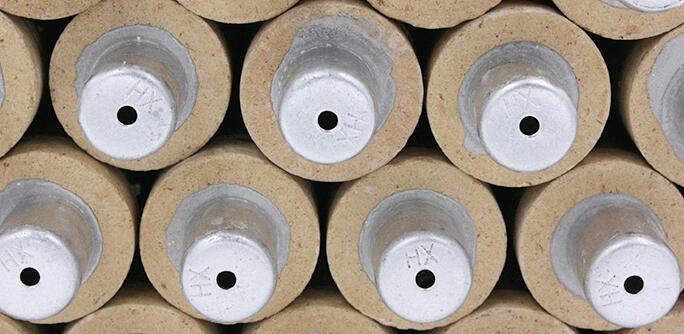

　　四、快速热电偶偶头图

五、快速热电偶使用方法和技巧

　　1、快速热电偶根据测量的物品与数值，选择适当保护纸管长度及适用的测温枪。

　　2、把快速热电偶装在测温枪上，并使二次仪表指针(或数显器)回零，这时说明接触良好，可以进行测量。

　　3、快速热电偶插入钢水深度以300-400mm为宜，测量时不要测到炉壁或渣子上，做到:快、稳、准，当二次仪表得到结果时，应立即提枪，快速热电偶在钢水中浸渍时间不得超过5秒，否则易烧毁测温枪。

　　4、测温枪从炉内提出后，取下使用过的热电偶，并装上新的，停顿几分钟，准备下次测量。不得连测连拆，否则造成温差波动。

　　六、快速热电偶分度号及测温范围

　　快速热电偶 WRe3/25分度号上限温度1820℃

　　快速热电偶 S(铂铑10-铂)分度号上限温度1760℃

　　快速热电偶 R(铂铑13-铂)分度号上限温度1760℃

　　快速热电偶 B(铂铑30-铂铑6)分度号上限温度1800℃

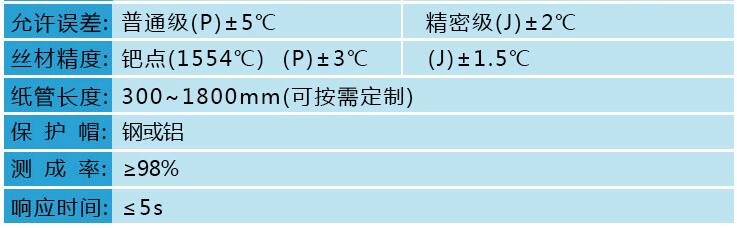

　　七、钢厂快速热电偶标准图
