一、概述

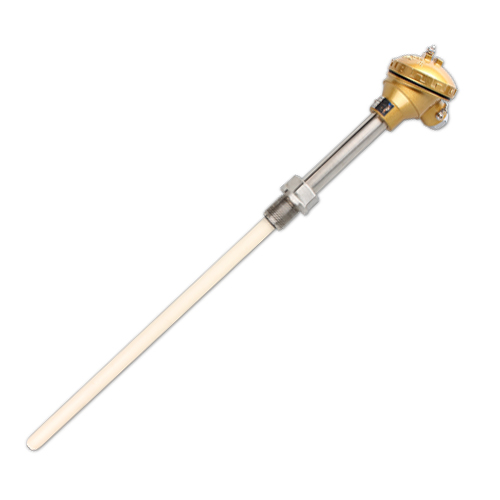

固定螺纹式装配热电偶在保护管焊接螺纹以固定热电偶，通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0度-1300度范围内液体、蒸汽和气体介质以及固体表面温度。
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
二、产品标准
1、执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
2、常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m。
3、测量范围及允差
型号 | 分度号 | 允 差 等 级 | |||
I | II | ||||
允差值 | 测温范围°C | 允差值 | 测温范围°C | ||
WRN | K | ±1.5°C | -40～+375 | ±2.5 °C | -40～+333 |
±0.004ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
WRM | N | ±1.5°C | -40～+375 | ±2.5°C | -40～+333 |
±0.004 ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
WRE | E | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
±0.004 ltl | 375～800 | ±0.004 ltl | 333～900 | ||
WRF | J | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
±0.004 ltl | 375～750 | ±0.004 ltl | 333～750 | ||
WRC | T | ±1.5°C | -40～+125 | ±1°C | -40～+133 |
±0.004 ltl | 125～350 | ±0.0075 ltl | 133～350 | ||
三、选型一览表
1、防喷式
产品型号 | 分度号 | 温度范围 ℃ | 热响应时间 | 保护管材料 | 规格(mm) | |
d | d | |||||
WRM-220 WRM2-220 | N | 0-800 | ＜90S | 1Cr18Ni9Ti | ￠16 | 300×150 350×200 400×250 450×300 500×350 550×400 650×500 900×750 1150×1000 1650×1500 2150×2000 |
0-1000 | 0Cr25Ni20 | |||||
WRM-220G WRM2-220G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRN-220 WRN2-220 | K | 0-800 | ＜90S | 1Cr18Ni9Ti | ||
0-1000 | 0Cr25Ni20 | |||||
WRN-220G WRN2-220G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRE-220 WRE2-220 | E | 0-700 | ＜90S | 1Cr18Ni9Ti | ||
WRE-220G WRE2-220G | ＜24S | |||||
WRC-220 WRC2-220 | T | 0-350 | ＜90S | 1Cr18Ni9Ti | ||
WRC-220G WRC2-220G | ＜24S | |||||
WRF-220 WRF2-220 | J | 0-600 | ＜90S | 1Cr18Ni9Ti | ||
WRF-220G WRF2-220G | ＜24S | |||||
WRM-221 WRM2-221 | N | 0-800 | ＜20S | 1Cr18Ni9Ti | ￠20 | |
0-1000 | 0Cr25Ni20 | |||||
WRM-221G WRM2-221G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRN-221 WRN2-221 | K | 0-800 | ＜120S | 1Cr18Ni9Ti | ||
0-1000 | 0Cr25Ni20 | |||||
WRN-221G WRN2-221G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRE-221 WRE2-221 | E | 0-700 | ＜120S | 1Cr18Ni9Ti | ||
WRE-221G WRE2-221G | ＜24S | |||||
WRC-221 WRC2-221 | T | 0-350 | ＜120S | 1Cr18Ni9Ti | ||
WRC-221G WRC2-221G | ＜24S | |||||
WRF-221 WRF2-221 | J | 0-600 | ＜120S | 1Cr18Ni9Ti | ||
WRF-221G WRF2-221G | ＜24S | |||||
注：1、型号220、221为防喷式，防护等级IP65
2、保护管其余材质根据协议订货
3、公称压力为10MPa
型号示例：
型号示例 | 螺纹规格 | 直径d |
| |
代号 | M | |||
WRN-220 | Ｍ27*2 | ￠16 | ||
WRN-220A | A | G3/4 | ||
WRN-220C | C | NPT3/4 | ||
WRN-221G | Ｍ27*2 | ￠20 | ||
WRN-221GA | A | G3/4 | ||
WRN-221GC | C | NPT3/4 | ||
2、防水式
产品型号 | 分度号 | 温度范围 ℃ | 热响应时间 | 保护管材料 | 规格(mm) | |
d | d | |||||
WRM-230 WRM2-230 | N | 0-800 | ＜90S | 1Cr18Ni9Ti | ￠16 | 300×150 350×200 400×250 450×300 500×350 550×400 650×500 900×750 1150×1000 1650×1500 2150×2000 |
0-1000 | 0Cr25Ni20 | |||||
WRM-230G WRM2-230G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRN-230 WRN2-230 | K | 0-800 | ＜90S | 1Cr18Ni9Ti | ||
0-1000 | 0Cr25Ni20 | |||||
WRN-230G WRN2-230G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRE-230 WRE2-230 | E | 0-700 | ＜90S | 1Cr18Ni9Ti | ||
WRE-230G WRE2-230G | ＜24S | |||||
WRC-230 WRC2-230 | T | 0-350 | ＜90S | 1Cr18Ni9Ti | ||
WRC-230G WRC2-230G | ＜24S | |||||
WRF-230 WRF2-230 | J | 0-600 | ＜90S | 1Cr18Ni9Ti | ||
WRF-230G WRF2-230G | ＜24S | |||||
WRM-231 WRM2-231 | N | 0-800 | ＜20S | 1Cr18Ni9Ti | ￠20 | |
0-1000 | 0Cr25Ni20 | |||||
WRM-231G WRM2-231G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRN-231 WRN2-231 | K | 0-800 | ＜120S | 1Cr18Ni9Ti | ||
0-1000 | 0Cr25Ni20 | |||||
WRN-231G WRN2-231G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRE-231 WRE2-231 | E | 0-700 | ＜120S | 1Cr18Ni9Ti | ||
WRE-231G WRE2-231G | ＜24S | |||||
WRC-231 WRC2-231 | T | 0-350 | ＜120S | 1Cr18Ni9Ti | ||
WRC-231G WRC2-231G | ＜24S | |||||
WRF-231 WRF2-231 | J | 0-600 | ＜120S | 1Cr18Ni9Ti | ||
WRF-231G WRF2-231G | ＜24S | |||||
注：1、型号230、231为防水式，防护等级IP55
2、保护管其余材质根据协议订货
3、公称压力为10MPa
型号示例：
型号示例 | 螺纹规格 | 直径d |
| |
代号 | M | |||
WRN-230 | Ｍ27*2 | ￠16 | ||
WRN-230A | A | G3/4 | ||
WRN-230C | C | NPT3/4 | ||
WRN-231G | Ｍ27*2 | ￠20 | ||
WRN-231GA | A | G3/4 | ||
WRN-231GC | C | NPT3/4 | ||
四、产品特点
1、装配简单，更换方便。
2、压簧式感温元件，抗震性能好。
3、测量范围大。
4、机械强度高，耐压性能好。
订货需知：
1、注明热电偶型号、分度号、使用温度范围。
2、热电偶点数、热电偶保护管材质、直径、长度等。（保护管总长L=l 150，特殊插入深度及其保护管材质可按协议定货）
3、有紧固件、法兰装置的，需要提供先关尺寸。
